• Montáž terminálu STL.one
• Montáž plastovej konzoly určenej pre dochádzkový tablet

Montáž terminálu STL.one

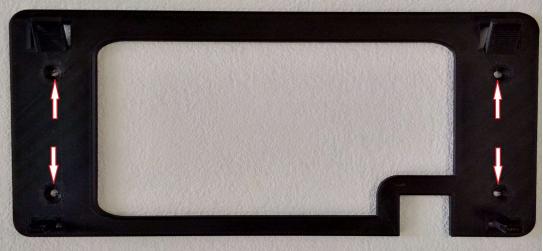

• Demontujte konzolu (držiak) z dochádzkového terminálu, uvoľnením prídržných skrutiek. Zamerajte si ju na stene (doporučujeme dodržať výšku hornej hrany konzoly 150 – 155 cm) a dajte ju do vodorovnej polohy. Naznačte si montážne otvory a následne konzolu pripevnite na stenu, najlepšie prostredníctvom hmoždiniek a skrutiek (viď obrázok).

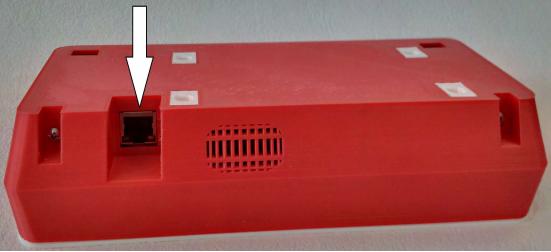

• K terminálu pripojíme sieťový kábel s konektorom RJ 45, ktorým zabezpečíme napájanie term"inálu, a dátovú komunikáciu po LAN.

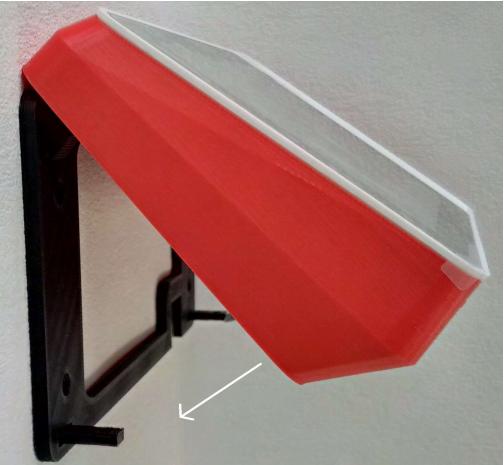

• Terminál nasunieme do hornej časti konzoly na uchytávacie stĺpiky a následne ho pritlačíme smerom ku stene na zaisťovacie stĺpiky.

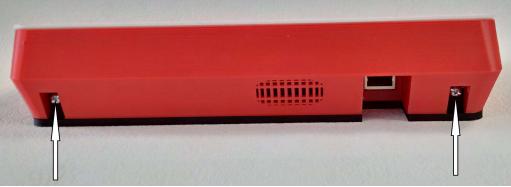

• Zo spodnej strany terminálu priskrutkujte naspäť upevňovacie skrutky.

• Druhý koniec sieťového kábla pripojíme do PoE injektora (POWER + DATA OUT), alebo do PoE switchu, čím zabezpečíme zapnutie dochádzkového terminálu.

Montáž plastovej konzoly určenej pre dochádzkový tablet

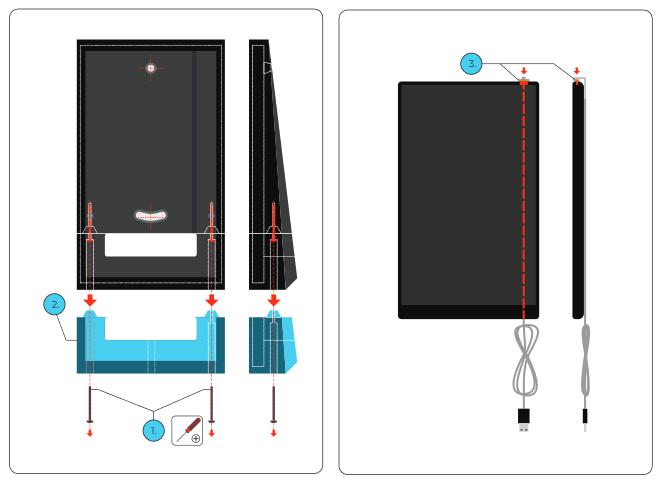

• V balení nájdete konzolu, zloženú z dvoch častí. Sú spojené pomocou dvoch skrutiek, ktoré sa nachádzajú v spodnej časti. Odskrutkujte ich.
• Oddeľte spodnú časť konzoly.

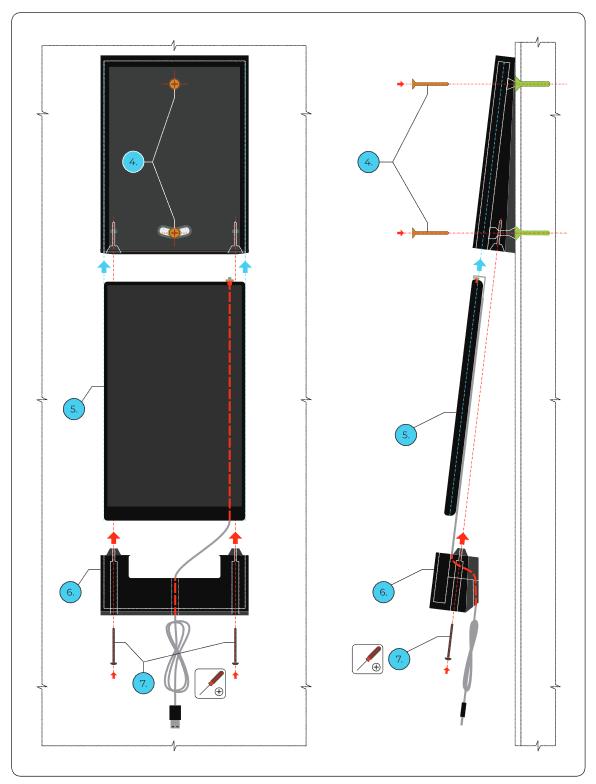

• V zadnej časti konzoly sa nachádzajú dve diery určené pre skrutky. Pomocou nich pripevníte konzolu s tabletom na stenu (nie sú súčasťou balenia). Priložením konzoly na stenu si vyberte miesto jej uchytenia. Uistite sa, že ste zvolili najvhodnejšiu polohu, nakoľko po jej inštalácii už nebude možné s tabletom manipulovať smerom hore a dole.
• Navŕtajte diery do steny a priskrutkujte konzolu.

• Do tabletu zapojte napájací kábel, ktorý ste obdržali v balení.
• Do vrchnej časti konzoly, pripevnenej k stene, vložte tablet s káblom. Kábel potiahnite poza zariadenie až po spodnú časť konzoly.
• Priložte spodnú časť konzoly.
• Skrutkami pripevnite spodnú časť, kábel potiahnite cez spodný otvor v konzole. Týmto krokom je tablet bezpečne upevnený v konzole.

• Posledným krokom je pripojenie napájacieho adaptéra do elektrickej zásuvky pre zabezpečenie stáleho napájania tabletu. Ak máte napájanie pripojené z integrovaného vodiča, ktorý sa nachádza v konzole, je potrebné druhý koniec vodiča končiaci USB koncovkou pripojiť do priloženého adaptéra. Adaptér následne pripojte do elektrickej siete s napätím 230V.
